智能无线自动灭火系统 型号：ZB-MHXT

1.系统概述及系统组成

1.1系统概述

智能无线自动灭火系统ZB-MHXT，集微电子传感技术、现代网络及无线通信技术、分布式信息处理技术、微电脑控制于一体的新一代智能化火灾消防产品。

该系统集“预警、报警、灭火”为一体，是用户迫切需要的一种性能优越、安全可靠、安装使用维护便捷的智能无线火灾报警自动灭火系统。通过分布安装的远程传感模块，快速监测被检测空间的环境变化，温度和烟雾数据达到预设报警值，系统会快速利用无线通讯发出预警信号。当发生火灾时，系统将发出火灾报警信号，并迅速启动灭火装置，确保第一时间消防灭火。系统克服了传统电气火灾系统的弊端，真正做到点对点精准灭火，从而预防消防事故扩大的效果。

1.2系统组成

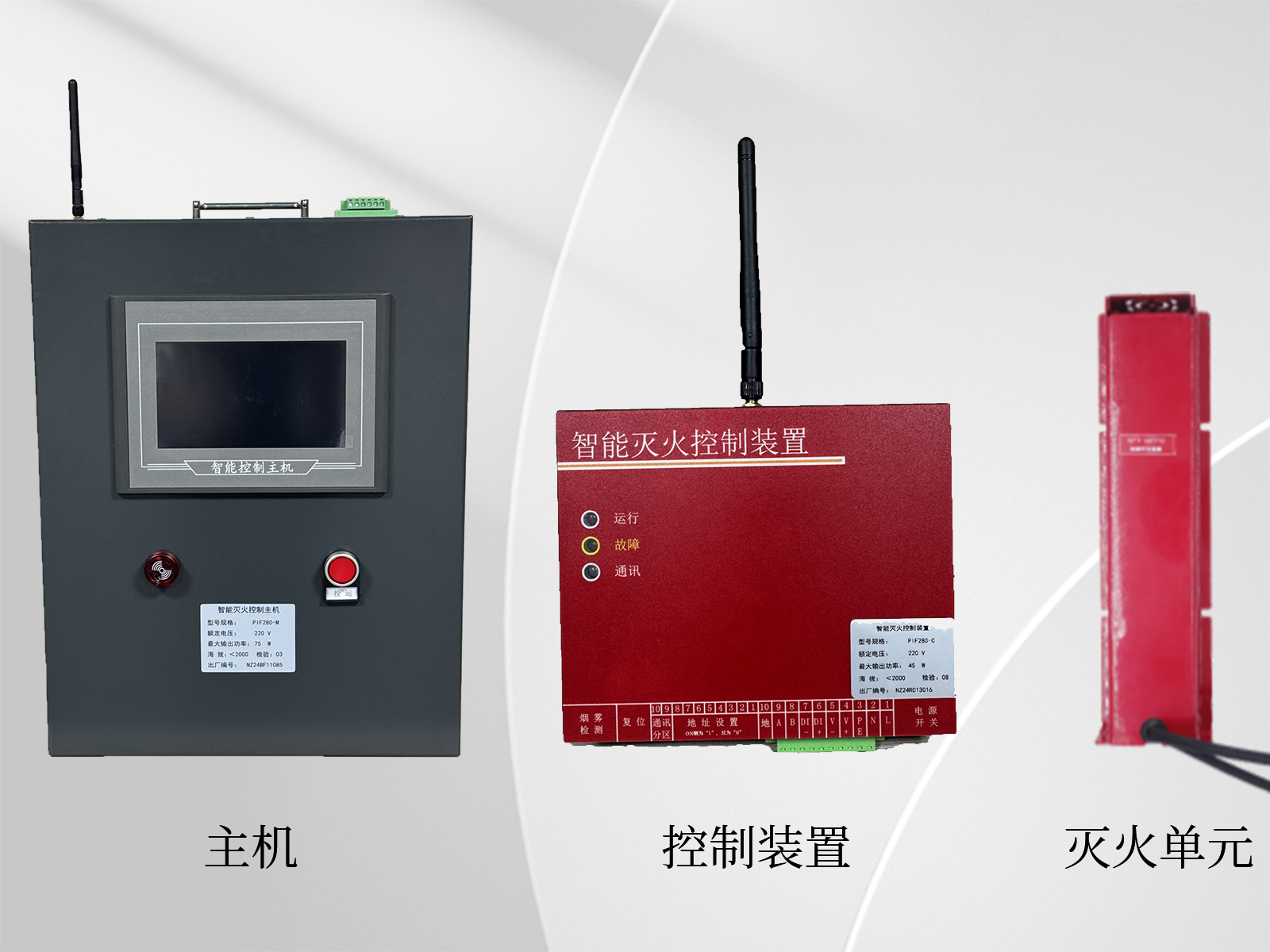

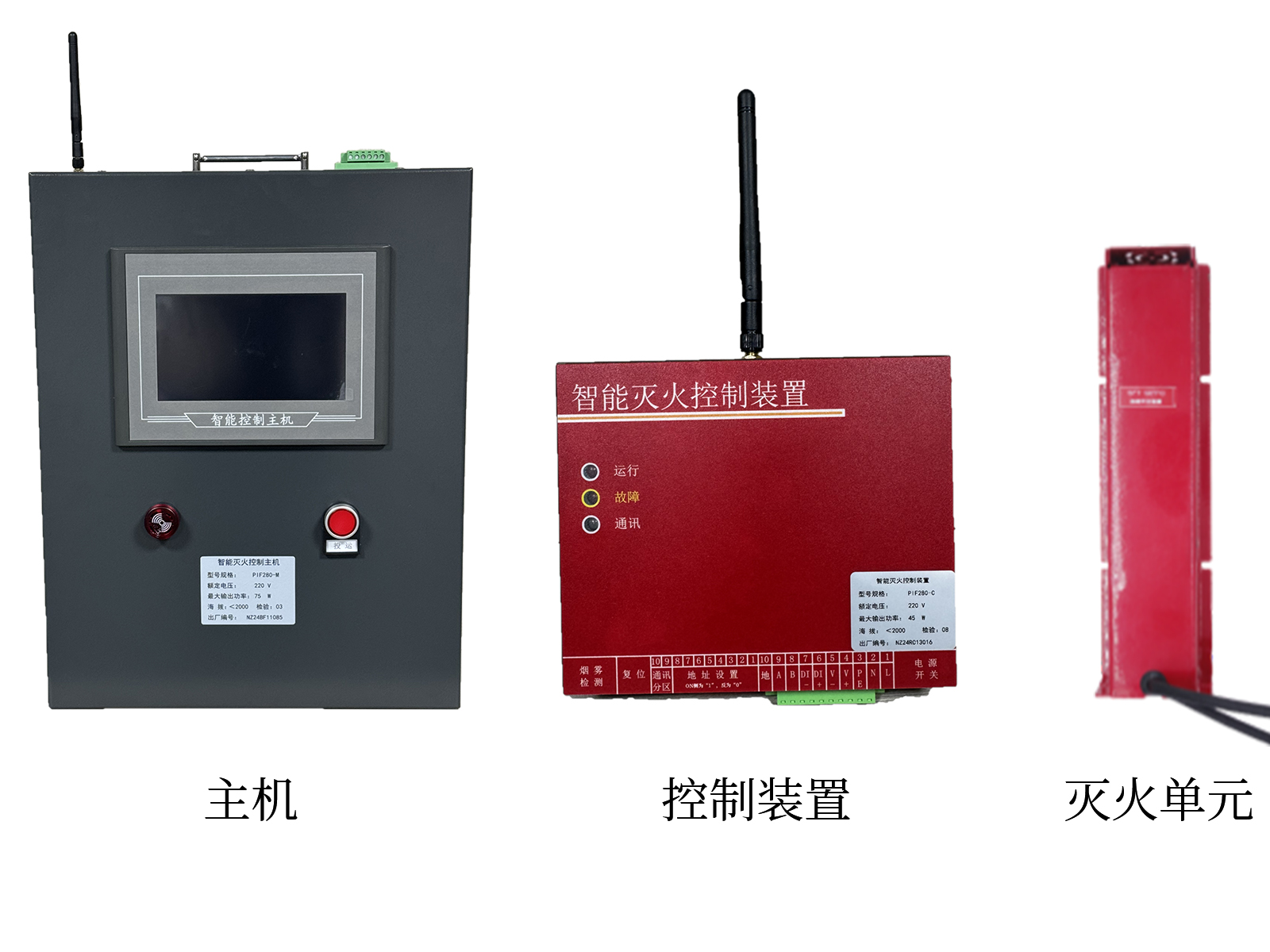

智能无线自动灭火系统主要由报警灭火系统主机(以下简称“主机”）、报警灭火控制装置（以下简称“控制装置”）和自动灭火单元（以下简称“灭火单元”）三大部分组成，是以异常预警、火灾报警、自动灭火、系统过程显示、消防记录管理为性能要求的一套完整的电气火灾监测控制系统。

2.设备存储及运行环境要求

2.1设备存储环境要求

2.1.1 如不立即安装，须将设备存储于干燥常温的室内，确保烟感处的防尘贴完好，产品的包装完整。否则会影响产品检测精度、使用寿命甚至其他更严重的后果。

2.1.2 设备需轻拿轻放，防止主机屏幕损伤和控制装置传感器损坏，灭火单元的存储和搬运详见《自动灭火单元使用说明书》。

2.2产品运行环境要求

表1 设备运行环境要求

3.设备安装与接线

3.1主机的安装与接线

3.1.1主机的安装

主机与控制装置的距离尽量保持在100m距离内，可放置于控制室的工作台面也可通过支架壁挂安装。本产品配备壁挂支架，安装方式详见图。详见图2。

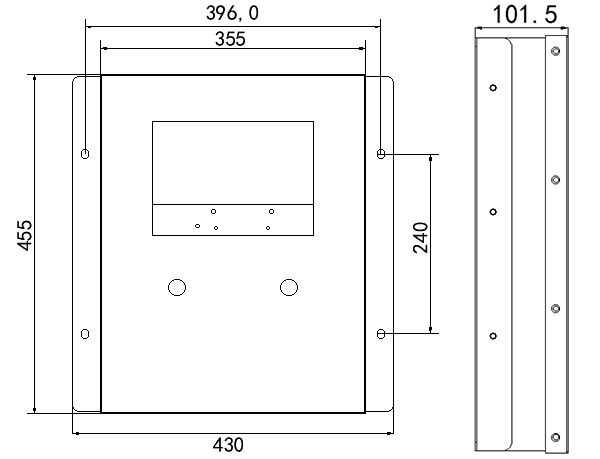

图2 主机（PIF280-M）壁挂安装说明图

3.1.2主机的接线

3.1.2.1主机根据场景需要连接配置的（4G、lora、wifi）天线，或扩展延长天线。

3.1.2.2主机通过接入AC220V电源，届时主机自动开机并进入系统界面。

3.2控制装置的安装与接线

3.2.1控制装置的安装

请确保控制装置的安装位置宽敞，以方便数据采集，保证端子排的插拔空间。控制装置与灭火单元的距离保持在300mm以内（控制装置与灭火单元的通讯线为500mm）。安装方式为螺栓（M6*4颗）安装。详见图3

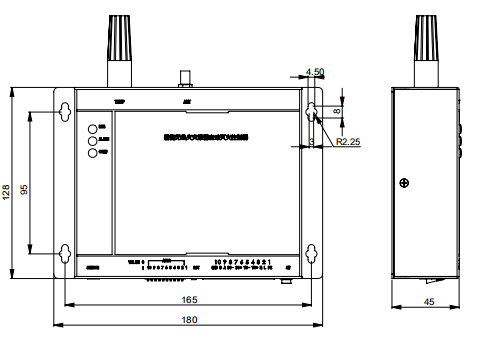

图3 控制器(PIF280-C)外观尺寸图

3.2.2控制装置的接线

控制装置的输入电压为AC220V,详见端子图及端子解析。

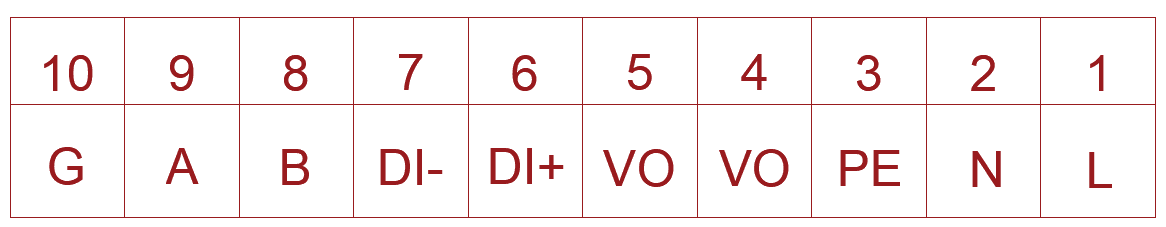

图4 端子解析图

接口1：AC220V输入

接口2：AC220V输入

接口3：AC220V接地线

接口4：接灭火单元红色启动信号线

接口5：接灭火单元红色启动信号线

接口6：接灭火单元白色反馈信号线

接口7：接灭火单元白色反馈信号线

接口8：485B 有线通讯接口（选接）

接口9：485A 有线通讯接口（选接）

接口10：485G 接地（选接）

3.2.3 自动灭火单元的安装和接线详见《自动灭火单元使用说明书》。

4.操作说明

4.1主机的界面设置与介绍

4.1.1主页

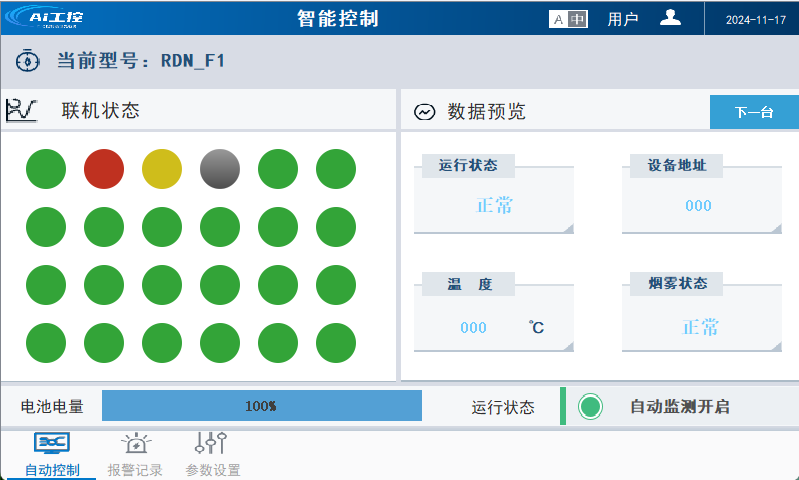

设备状态显示页面

联机状态：节点代表控制装置状态，本系统允许连入24台控制装置，根据装置唯一地址码从左往右依次排序，不同颜色体现为不同工作模式。

绿色：控制装置正常工作。

黄色：控制装置预警状态。

红色：控制装置报警状态。

黑色：控制装置离线状态或未接入任何控制装置。

数据预览：内部包含四个数据单元，分别为：

运行状态：控制装置运行状态，联机状态栏中对应位置相对应。

装置地址：控制装置唯一的ID，是主机区别控制装置的唯一识别码。

温 度：控制装置的实时温度值。

烟雾状态：控制装置烟雾监测实时状态。

电池电量：指示主机内部电池电量。

运行状态：主机运行状态，默认为自动监测状态。

4.1.2设置界面

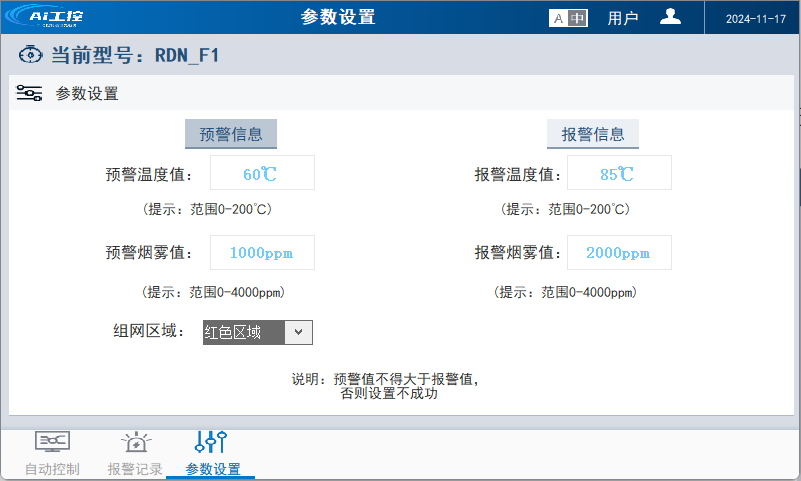

设置界面内容有：预警/报警温度和烟雾浓度值设置

设置烟感和温度的预警值和报警值

默认预警值：烟感值 1000，温度值 60

默认报警值：烟感值 2000，温度值 85

可根据实际场景调整。

通讯区域设置：与控制装置设置通讯区域保持一致，否则无法正常通讯，无法 完成数据交换，默认为蓝色色区域。

4.1.3 主机消音操作

主机配置有报警器，凡有控制装置处于预/报警状态时，报警器将被触发示警；报警解除后，自动恢复无声状态。

若需手动消音按下操作面板上“消音”按钮(具有保持功能)，即可断开警铃，排除故障后再次按下按钮使按钮处于弹起状态，恢复正常工作状态。

4.2智能灭火控制装置的设置与操作

4.2.1 指示灯

装置的指示灯从到下，依次为 运行、报警、通讯区域。

红色：闪烁，表示控制器运行正常；不亮，表示电源中断。

黄色：常亮，表示装置故障，请查看控制装置及环境；正常黄色灯不亮 。

蓝/红灯：通讯状态；双色灯总共可代表为4种选择，分别为红灯、蓝灯、红+ 蓝、不亮，同一主机下，指示颜色须相同，异色无法正常通讯。拨码开 关（琴键开关）第9位和第10位进行编码设置，拨码开关设置完毕 等待15秒，指示灯将切换到对应状态，默认为蓝色区域。

4.2.2 蜂鸣器

控制装置内置蜂鸣器，当预警/报警时，蜂鸣器发出声音报警，预警和报警均无时蜂鸣器停止报警。

4.2.3 复位键

控制装置下端配置复位按键，拨码开关与烟感间的RST按键，可通过此按键，复位控制装置状态，将重启。

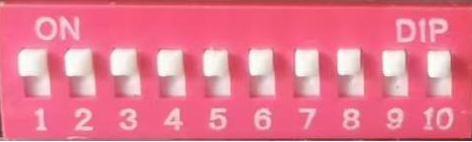

4.2.4拨码开关（琴键开关）

对控制装置地址编码，采用8421模式。琴键1-8为地址编码，9/10为通讯区域编码。标识“ON”侧表示置位为“1”，由此可进行地址编码。同主机下控制装置地址设置唯一。

例如：

编号1-------------------------------将拨码1（1）拨至ON

编号2-------------------------------将拨码2（2）拨至ON

编号3-------------------------------将拨码1（1）+2（2）拨至ON

编号4-------------------------------将拨码3（4）拨至ON.

编号22------------------------------将拨码5（16）+3（4）+2（2）拨至ON

4.2.5 开关

本开关为装置内部电源开关，注意对供电电压AC220进行通断控制。若安装时敬请断开外部交流电源。
