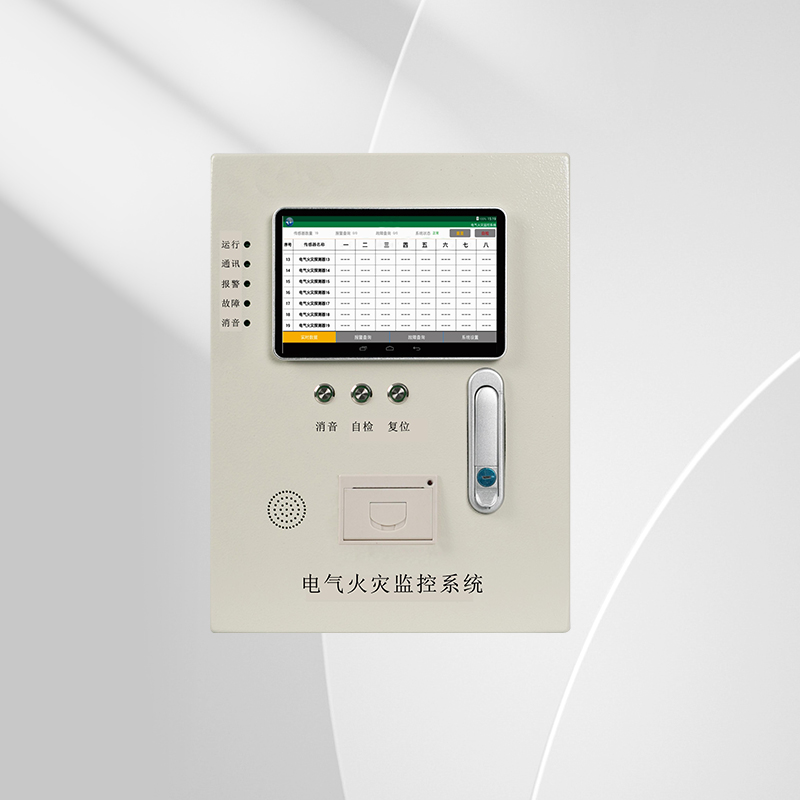

ZBJC-300-电气火灾监控系统

主要功能

电气火灾监控设备以 ARM 微控制器作总控制器，通过总线连接每台探测器，对系统内所有受控回路的运行状态进行实时监控。

1、报警功能

当受控回路发生异常，如：剩余电流故障（漏电），温度过高等，电气火灾监控设备能够即时指示故障回路报警类型、指示剩余电流故障（漏电），并以声、光报警。

2、状态指示

当监控系统出现通讯故障、设备故障等，电气火灾监控设备相对应得指示灯动作，并报警输出。

3、报表打印功能

当受控回路出现异常（报警）、系统出现故障（产生预警、通讯中断等）时，电气火灾监控设备能够指示出故障类型，并以声、光报警的同时，还能够通过打印机打印出故障信息报表。

4、遥测功能

电气火灾监控设备能够实时检测每个受控回路的工作状态，显示各个剩余电流、温度等。

5、事件记录

电气火灾监控设备能够存储报警信息、故障等信息。

技术特点

1、 超前的高性能工业级微处理器，数据处理和信息存储能力强，可靠性高，运行速度快；

2、 人性化菜单设计，现场调试操作简单、方便、快捷，

3、 采用超前存储技术，断电后设定参数不丢失

4、 通讯线采用 RS485 通讯方式，下行电气火灾探测器设备地址可设置

5、 带有 4 路通讯回路，上限共可接入电气火灾探测器 128 台，每一通讯回路 32 台。

6、 故障报警信息存储功能，报警记录≥1000 条，故障记录报警记录≥1000 条

7、 具有 RS485、RJ45、LoRa、4G 等多种通讯方式

技术参数

主要技术参数：

1、电源：额定工作电压 AC85-265V

2、工作方式：24 小时不间断工作

3、通讯方式：485 总线通讯，通讯距离≤1.2km

4、监控容量：最高可监控单元 128 点

5、监控报警项目：

① 剩余电流故障（漏电）：故障单元属性（部位、类型）

②监控报警响应时间： ≤30s

③监控报警声压级：≥70db／1m

④监控报警光显示：红色 LED

6、控制输出：

本机报警输出触点类型：开关型，常开触点，容量 250V/AC

7、自检项目：

① 指示灯检查：各状态；指示灯是否正常亮、灭；

② 端口检查：监控主机各输入输出端口状态

③ 打印机检查：打印各项报警记录

④自检耗时 ≤30s

9、历史记录：

① 报警类型：故障单元属性、发生时刻；保存容量 ＞50000 事件；

② 报警事件查询：全部或按报警类型、地址条件过滤；

③ 打印（需另配置打印机）：当前状态、查询结果。

10、操作分级：

①“查看”级：监视实时状态、查询历史记录。

②“操作”级：设置各项参数；进行各单元的遥控操作（需登录）。

11、使用环境条件

① 环境温度： -10℃~55℃

② 相对湿度： 10％～93％（）

③ 海拔高度： 不超过 3000m

④ 使用场所： 监控设备应安装于消防控制室
